解決方案 | 汽車副車架自動化三維檢測解決方案
來源：惟景三維 作者：本站編輯
222023.09

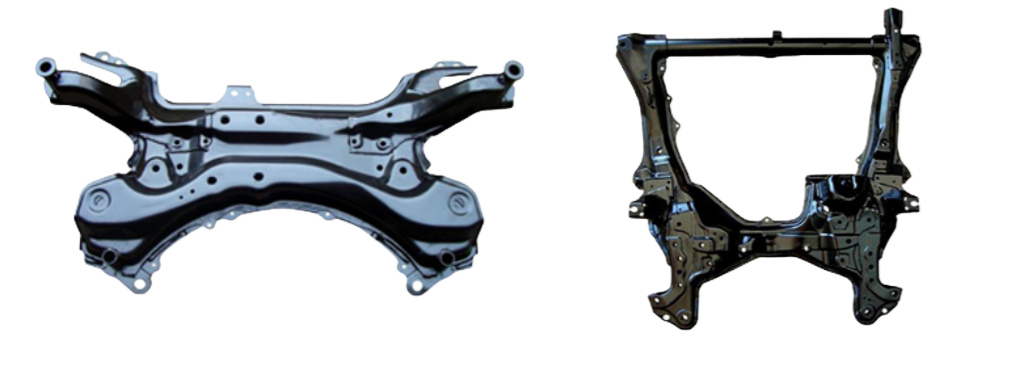

隨著汽車輕量化進程的加速，副車架作為汽車底盤重要的零部件，其結構也在不斷改造升級，對副車架的制造工藝、零件質量等方面有了更高的標準。
目前鋁合金壓鑄成形是生產副車架的主流工藝，但在鑄造過程中合金加熱溫度、模溫溫度、零件的復雜程度等因素都會影響到零件質量，因此對副車架進行質量檢測，對保證后續裝配效果至關重要。
傳統測量方式存在的不足：
傳統的卡尺、塞規等檢測方法在檢測大型復雜壓鑄件時，存在檢測效率低、檢測內容局限性大等問題，難以滿足零件高精度高效率的大批量檢測要求，惟景三維針對零件檢測需求，運用自動化三維檢測方案，有效解決了中大型復雜零件的三維質量檢測難題。
項目檢測難點：
1.零件尺寸較大，形狀不規則，需對外觀尺寸進行全檢；
2.多孔槽，需對孔位、孔徑等關鍵尺寸進行高精度測量；
3.零件表面局部區域存在強反光。
惟景三維自動化檢測優勢：
1.搭載高性能3D測頭，實現快速測量
Autoscan系列自動化三維測量設備搭載工業級超高像素相機，無需人工干預即可快速獲取零件表面三維形貌，同時配套機械臂，轉臺使用，檢測范圍大幅提高，有效應對了大型零件的全尺寸檢測，單件檢測時間約210s。

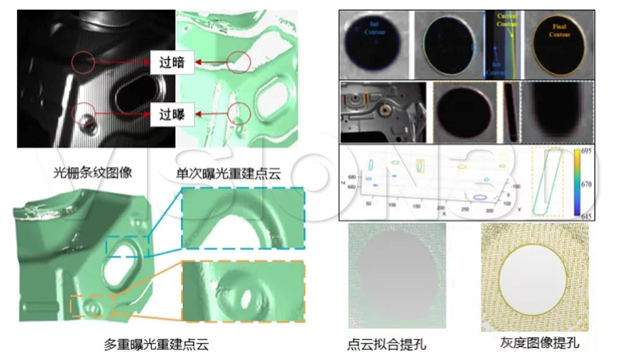

2.優化測量算法，保證反光區域和孔的測量精度
基于相位加權融合的多重曝光算法及灰度圖像孔位提取技術，無需對反光零件進行噴粉、貼點等預處理，可快速獲取零件表面圓孔的孔位、孔徑及其他關鍵尺寸數據，孔徑測量精度可達0.05mm。

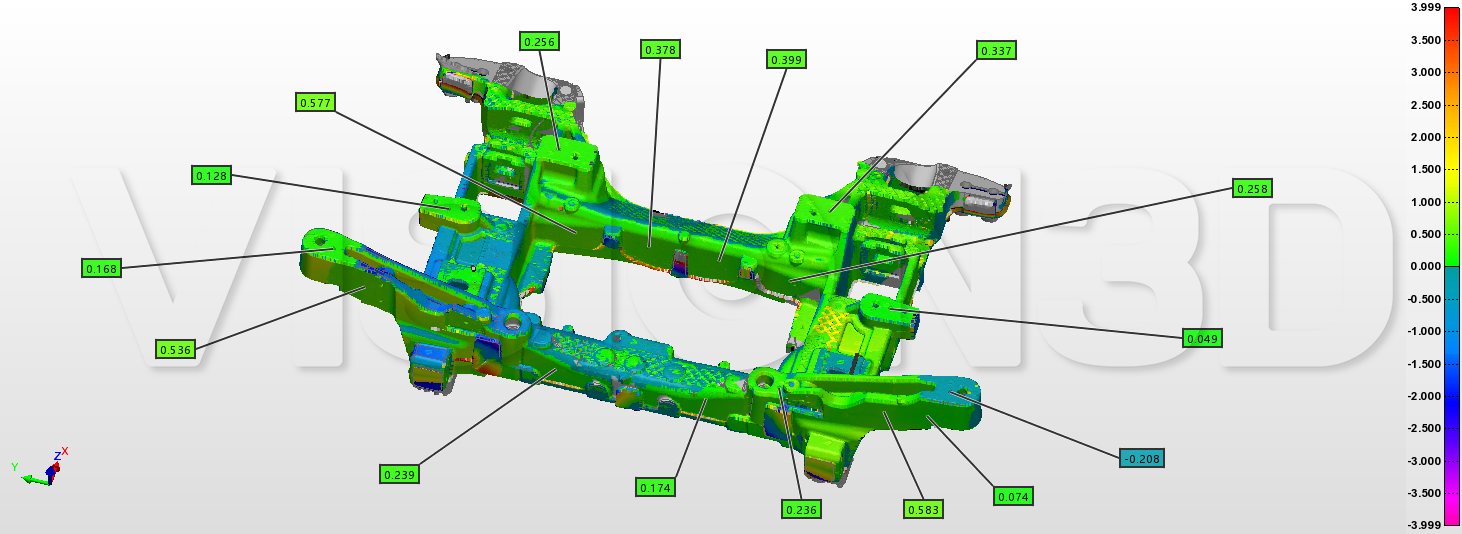

3.自動化數據處理和分析
利用數據處理軟件，可對測量數據進行自動處理并生成定制化檢測報告；基于批量檢測的結果，也可對關鍵尺寸的趨勢進行分析。
-
