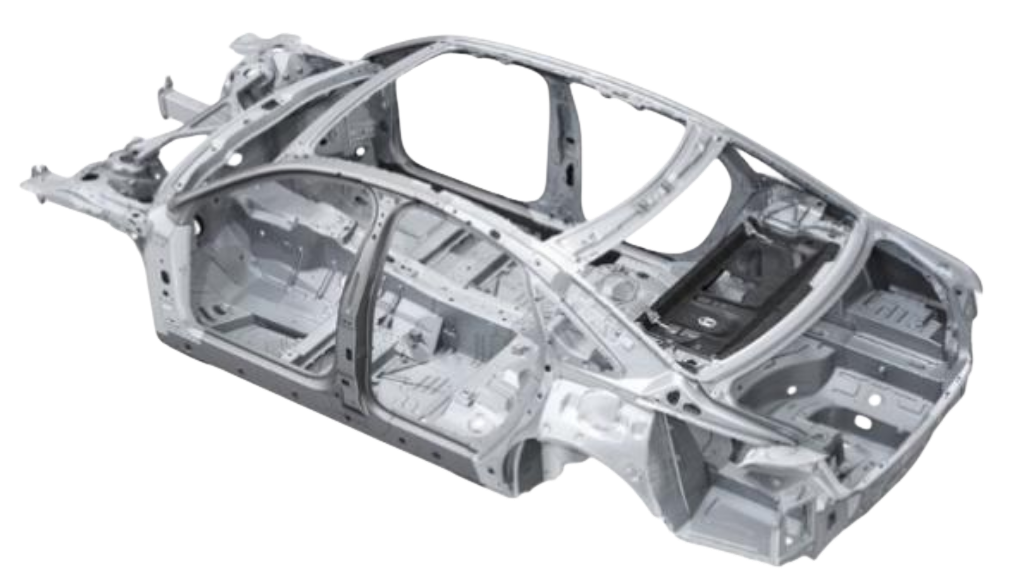

白車身是整車零部件的載體，其生產制造是一個多環節的過程，涉及到汽車沖壓、焊接、總裝等多個復雜流程，白車身尺寸精度的影響因素受眾多生產環節影響也包括多個方面，例如工裝夾具結構、車身匹配焊接變形及人為操作等，因此車身尺寸公差難以控制，需對其進行三維尺寸檢測確保零件精度，保障后續整車各部件的裝配效果。

  檢測難點：

1. 白車身尺寸體積大，涉及的鈑金件數量多，通常由超過300個以上的鈑金零件焊接而成，在生產線上進行大批量的高精度檢測難度較大。

2. 白車身曲面復雜、孔位繁多，包含各種圓弧面、尖角等復雜結構，傳統人工測量、三坐標等方式針對一些特殊位置輪廓難以探測到，測量速度慢，且人工測量誤差大。

3.零件表面存在反光區域，掃描零件時對光學信號會產生一定的干擾，掃描精度難以保證。

  惟景三維自動化檢測方案：

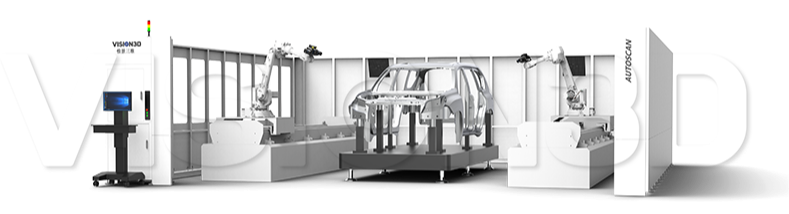

惟景三維專為大型部件設計的AutoScan 5000是一套針對車身表面進行快速數字化處理的整車測量系統，為進行車身測量和匹配分析、整車檢測、實現車身制造質量控制提供了完整的解決方案。

  檢測內容及過程：

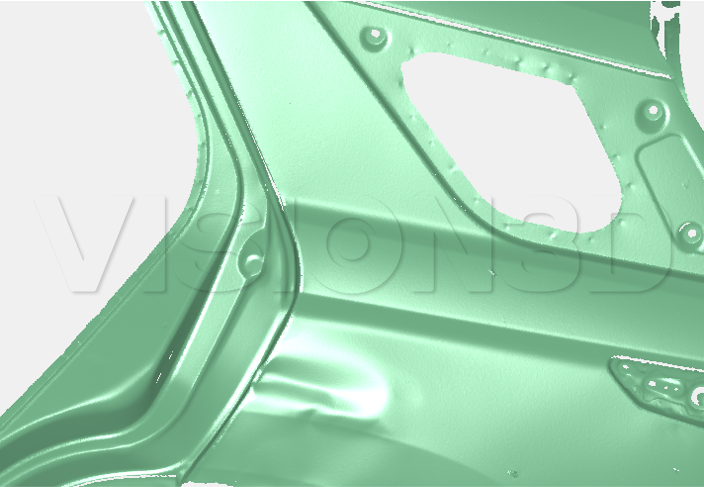

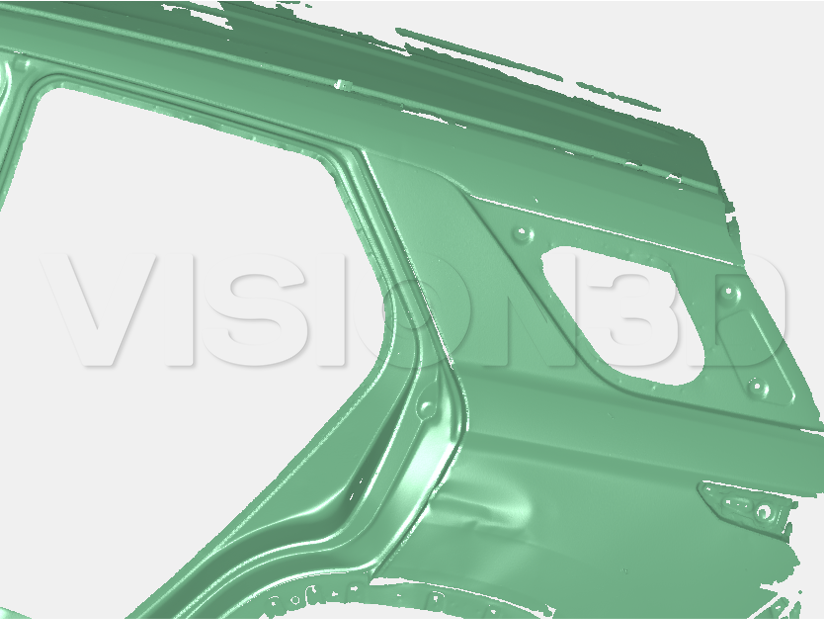

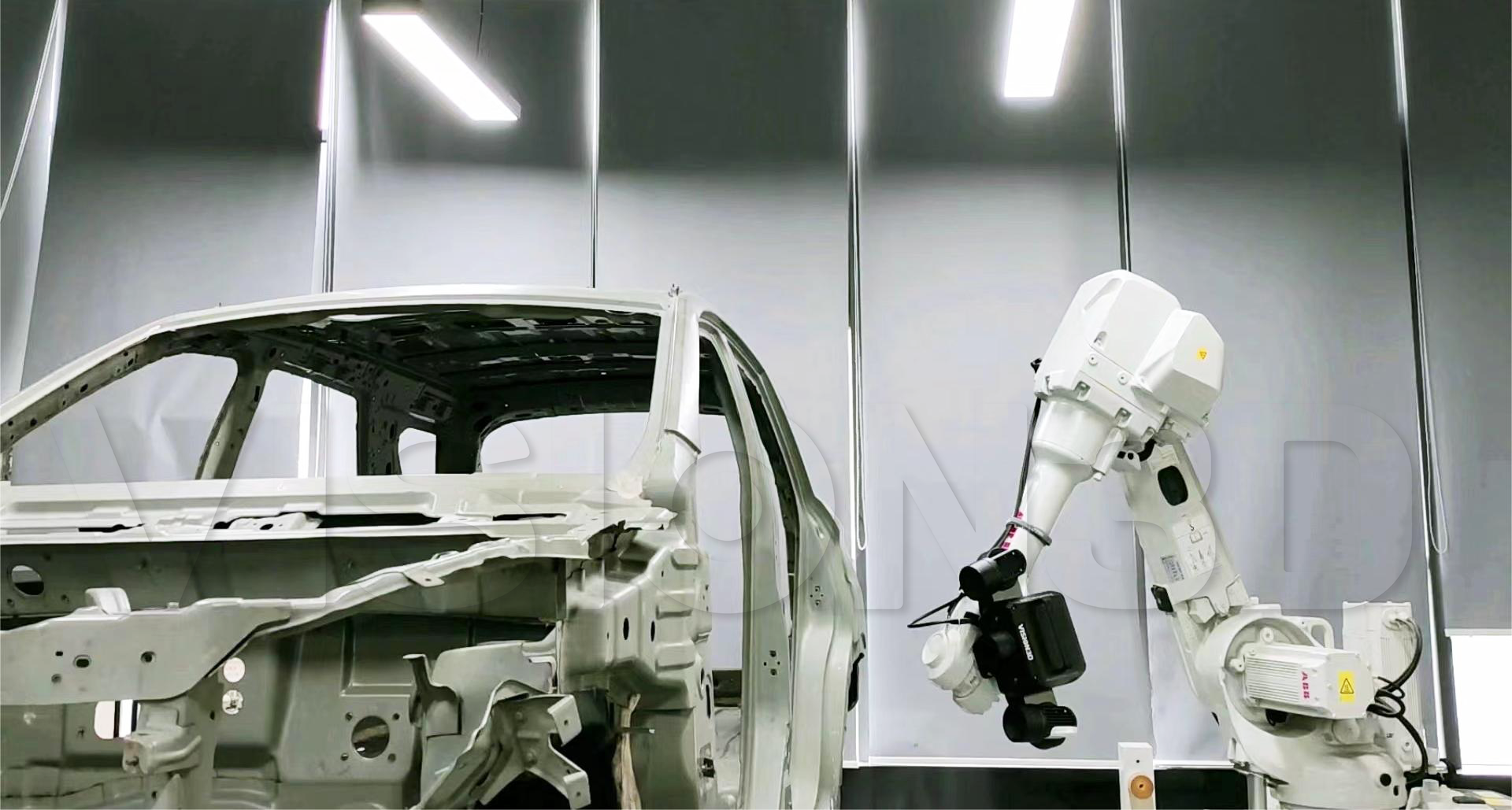

AutoScan 5000型自動化三維掃描設備無需粘貼標志點，可根據預先規劃的測量路徑對車身進行自動化三維測量，獲取車身完整的三維尺寸數據，并針對關鍵尺寸（如孔位、孔徑等）、形位公差（如位置度、平面度等）等多個方面進行高精度檢測及數據分析。

 方案優勢：

1.雙工位自動化測量系統可滿足汽車白車身全場測量，同時根據檢測需求，兩側工位機器人可進行不同區域零件的高精度檢測，車身整體全檢全測時間約為7 mins。

2.內置先進測量算法，具備多維度檢測能力，能有效應對復雜檢測任務，可對零件型面偏差、安裝孔等關鍵尺寸進行自動化檢測，并保證反光區域和孔的測量精度，孔位直徑測量精度可達±0.1mm。

圖 | 圓孔點云圖

3.設備具備功能強大的數據分析處理軟件，可以對多個零件的測量結果進行趨勢分析，為結構和成形工藝優化提供數據支撐。
