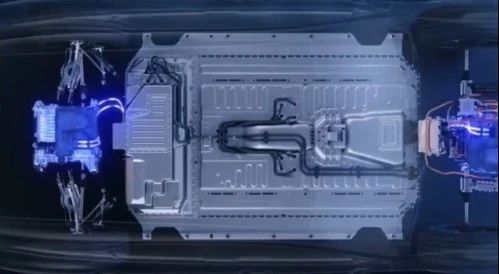

“電驅系統”作為新能源汽車重要的動力源，正不斷向著高度集成化、模塊化、標準化方向發展，隨之也對電驅核心部件的制造質量、裝配精度等方面提出了更高的標準和要求。

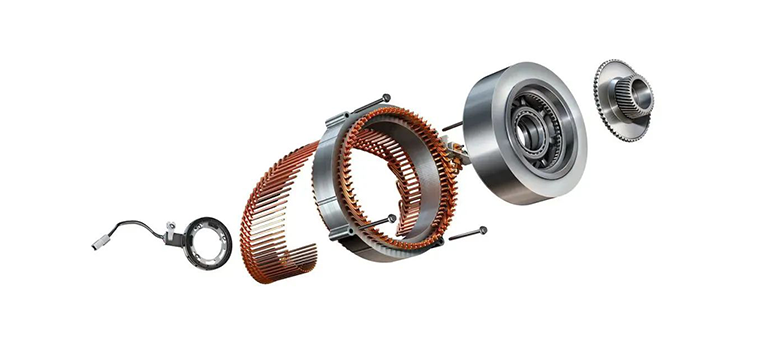

電機作為電驅系統的核心部件之一，通常由定子、轉子和殼體三大部分組成，隨著新能源汽車電動化率和雙電機車型占比的不斷提升，扁線電機憑借體積小、槽滿率高、功率密度高、效率高等優勢，正在加速替代傳統圓線電機，展現出廣闊的應用前景。

  電機定子自動化三維測量檢測方案 ：

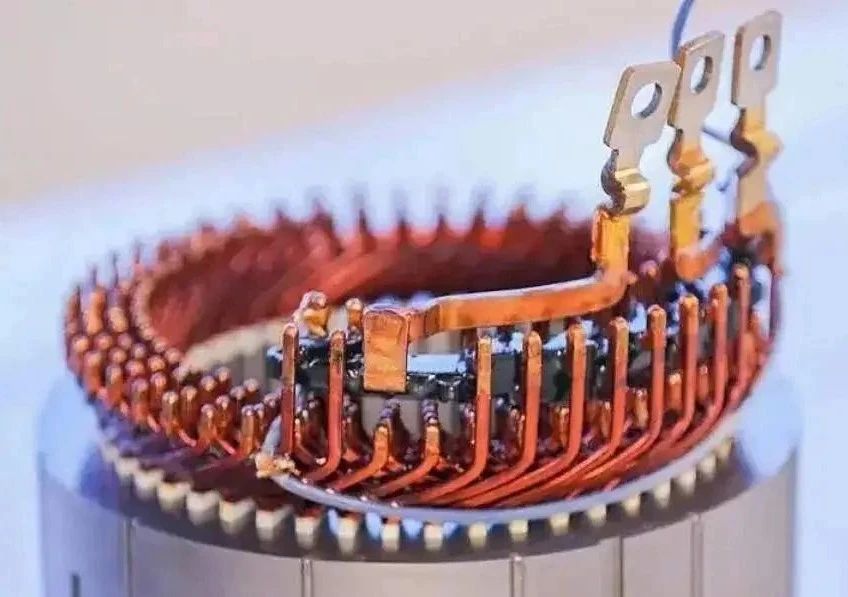

電機定子通常由鐵芯、銅線繞組、引出線、絕緣材料等組成，其組件質量是決定電機性能的關鍵，扁線電機的定子繞組采用扁粗銅線，因其形似“發卡”又被稱為發卡式電機。

扁線電機定子的制作工藝繁多且復雜，首先繞組銅線需通過成型機依次進行處理，待發卡成型后，再將發卡線成組插入定子鐵心，最后通過擴口、扭線、焊接和浸漆等工藝加工完成。這些零件在經過加工后，易發生變形，為保證定子鐵芯、繞組等零件的制造質量及功能使用，必須對其進行全面的尺寸檢測和分析，同時要求檢測速度達到相應水平，以滿足定子制造商大批量在線全檢的需求。


檢測內容

① 定子外形尺寸、槽心距、間隙等檢測，避免在生產組裝過程中產生各種偏差；

② 定子繞組內徑、繞組外徑等尺寸檢測，準確測量扁線的位置和高度，保證鐵芯的裝配精度。

項目難點：

電機定子部件所涉及的關鍵尺寸多，傳統人工檢具檢測和三坐標檢測的方法存在諸多不足，實現難度大，同時也不適用于大批量全測全檢的需求：

· 定子焊點數量多、層數多，需檢測的項目內容數量多，傳統檢測方式效率慢，漏檢率高；

· 存在槽孔、深凹等狹小測量區域，結構復雜且死角較多，人工檢測精度誤差大，難以完整測量；

· 定子扁銅線易變形，且表面涂有高亮的絕緣層，數據采集難度大；

· 人工檢測工作量大，檢測精度受人工經驗影響且無法實時檢測出質量問題。

惟景三維解決方案：

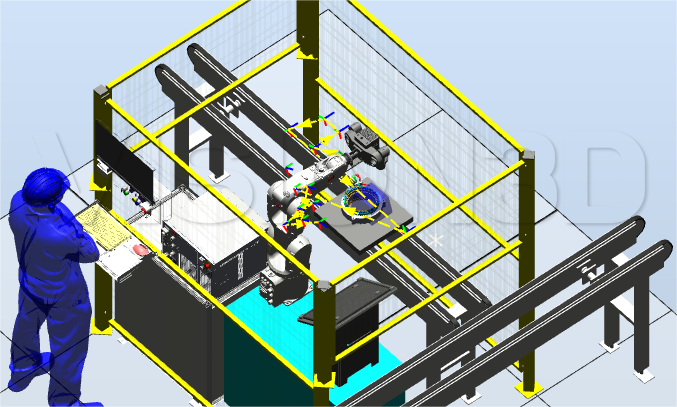

惟景三維采用自動化三維測量檢測方案，能夠非?？焖俚耐瓿蓪﹄姍C定子高精度的在線全檢需求。通過工業機器人+面結構光三維掃描儀+三維數據分析軟件集成系統完成對電機定子自動化三維檢測及自動化數據分析，并生成檢測報告。

· 零件通過運輸托盤到達至指定位置后，傳感器向檢測系統傳輸?shù)轿恍盘枺?/span>

· 檢測系統接收到到位信號后啟動檢測，由測量機器人攜帶三維掃描測頭完成零件的自動化掃描及數據采集；

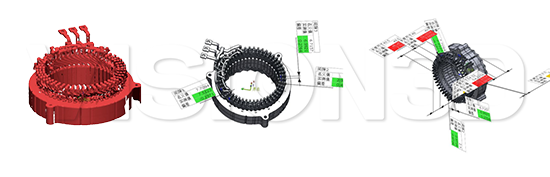

· 自動將掃描數據導入數據分析軟件，根據設計好的解析模板分析測量項目并輸出定制化檢測報告，并輸出NG或PASS信號。

方案優勢：

· 完整測量

非接觸式光學測量方式，不受焊縫、深凹等狹小結構限制，數據采集完整，同時避免了測量過程中對銅質扁線造成變形；

· 精準采集

測量精度高，點云效果清晰，單幅測量精度達0.015mm，焊縫、間隙等細節位置檢測精準；


· 高效檢測

自動化檢測效率高，綜合節拍約120秒/件，滿足大批量在線檢測需求；


· 數據可追溯

定制化檢測報告，數據直觀易讀，可追溯，便于快速識別電機定子的質量問題，指導后期的工藝加工。
